Capteur de pression artérielle

dans

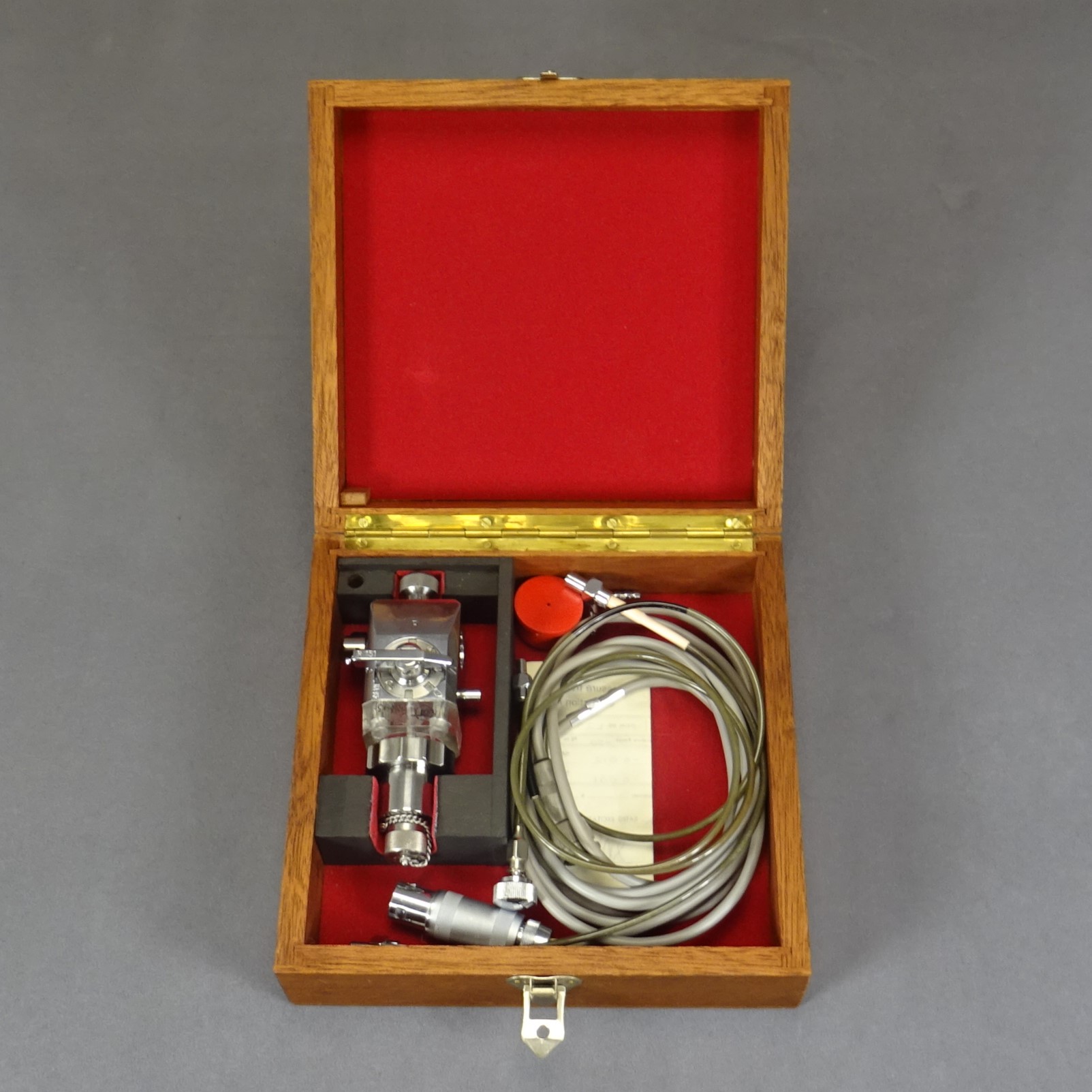

Ce capteur, présenté dans un coffret en bois tapissé d’un tissu rouge,  est constitué d’un bloc métallique parallépipédique.

Deux de ses faces sont munies de boutons à trois positions notées : O, P et D pour l’un, P et F pour le second. A une extrémité il existe un embout femelle. Sur une face latérale existe un embout femelle.

Sur l’autre extrémité on observe une partie en plexiglas, renfermant une membrane. Sur ce dôme on peut visser un embout métallique possédant une prise à quatre fiches mâles.

Le coffret contient un mode d’utilisation rédigé en anglais, un récépissé d’étalonnage réalisé le 30/04/1970, deux tubulures portant chacune une extrémité mâle et une extrémité femelle, un câble électrique avec une extrémité composée d’une prise à quatre fiches femelles disposées en carré, et une autre prise à  quatre prises femelles disposées en arc-de-cercle (branchement moniteur).

Sur le coffret une plaque métallique d’identification : « Thomson Medical Telco » – capteur de pression – Type RA93.













Matériaux - Techniques
Métal, plastique, bakélite
Fabricant / Période
Bell et Howell
1970
Dimensions

H : 4 cm ; L : 12 cm ; P : 12cm.
État
Moyen
Destination

Réanimation, anesthésie
Les pressions mesurées étaient la pression artérielle par cathétérisme de l'artère radiale, puis les pressions des cavités cardiaques droites: oreillette droite, ventricule droit et enfin les pressions dans l'artère pulmonaire en utilisant un long cathéter dit Pulmocath qui "flottait" dans le circuit sanguin de retour vers les cavités droites, puis plus tard par une sonde de Swan-Ganz.
Précision d'utilisation

Les variations de pression sanguine lors des contractions cardiaques sont transmises à la membrane de la chambre par l'intermédiaire de la tubulure. Cette déformation entraîne des variations de la pression du soluté et donc une déformation de la membrane. Celle-ci est transformée par la partie électrique en potentiel électrique .
Les pressions physiologiques sont mesurées par rapport à la pression atmosphérique. Par conséquent, le capteur doit être mis à zéro à la pression atmosphérique.
Date d'acquisition
03/03/2021
Origine des dons
Madeleine Chapuis
Numéro d'inventaire
CPHR - 2019.83
Copyright
© Conservatoire du patrimoine hospitalier de Rennes
