Holter enregistreur audio du cœur

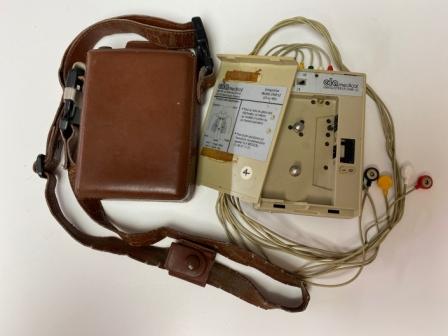

Le Holter, enregistreur de l’électrocardiogramme du cœur, se compose d’un boitier dans lequel on insère une cassette audio.

Sur la partie supérieure de ce boitier se trouve un bouton “marche arrêt”et un autre permettant le réglage de l’enregistrement sur 24 ou 48 heures.

Sur la face intérieure du couvercle, un descriptif indique le positionnement des électrodes sur le patient.

Les cinq électrodes de couleurs différentes partent de la partie supérieure du boitier et l’extrémité de chacune se termine par un capteur.

Un étui en cuir, équipé d’une bandoulière réglable et amovible, permet de porter l’ensemble sur l’épaule. Un passant en cuir, à l’arrière de l’étui, peut servir à glisser une ceinture pour avoir l’appareil à la taille.

L’enregistreur de l’électrocardiogramme est connu sous le terme de “Holter”, nom de son inventeur.

Norman Jefferis Holter ( est un biophysicien américain qui invente en 1949 un dispositif portable permettant l’enregistrement en continu de l’électrocardiogramme pendant au moins 24 heures. N.J. Holter a fait don des droits de son invention à la médecine.

Sous forme de valisette portable, le premier équipement pesait un peu plus de 30 kg.

L’enregistrement du signal électrique cardiaque a été ensuite fait de manière analogique sur une simple cassette audio.

La fin des années 1980 vit apparaître les premiers enregistrements numériques, d’abord sur puces électroniques, puis sur cartes mémoires amovibles.

Matériaux - Techniques
Plastique, cuir, métal
Fabricant / Période
ELA MEDICAL 98-100 rue Maurice Arnoux 92120 Montrouge France
Années 1970
Dimensions

H : 4 cm ; L : 14 cm ; P : 11 cm

État
Moyen
Destination

Le Holter permet d'enregistrer pendant une durée prolongée, 24 ou 48 heures, le rythme cardiaque du patient et sa fréquence cardiaque, sous la forme d'une ou plusieurs dérivations d'électrocardiogramme, pendant les activités habituelles du patient, alors qu'un électrocardiogramme classique n'enregistre que quelques secondes de repos.

Précision d'utilisation

Cet examen était généralement effectué en complément d'un électrocardiogramme.

Date d'acquisition
02/10/2019
Origine des dons
Jean-Luc Foulgoc
Numéro d'inventaire
CPHR - 2019.17
Copyright
© Conservatoire du patrimoine hospitalier de Rennes
