Vasculascope

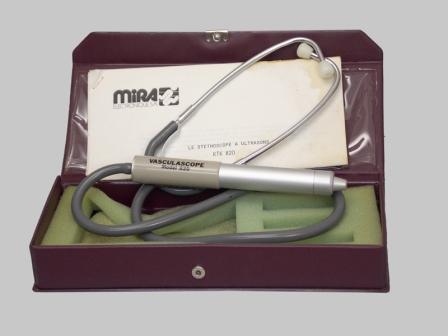

L’instrument se compose d’un boîtier unique cylindrique comportant à une extrémité la sonde émettrice/réceptrice d’ultrasons et, à l’autre, l’embout permettant le branchement de la lyre du stéthoscope. Une bague cylindrique coulissante permet l’accès à la pile d’alimentation. L’appareil est placé dans un coffret contenant également la notice descriptive.

En 1880, Pierre Curie découvre la piezzo-électricité dans la production des ultra-sons. Le quartz est le matériau le plus connu.
En 1942, première utilisation diagnostique médicale par les ultrasons (exploration du cerveau).
Dans les années 1960, travaux sur l’exploration ultrasonique des flux sanguins.
Dans la période 1970 – 1980, développement et créations d’unités d’échographie dans les services de radiologie.

Matériaux - Techniques
Métal, plastique
Fabricant / Période
Hayashi Denki CO., LTD. Kawasaki. Japon (distributeur : MIRA Electronique SA - Lyon)
XXe siècle
Dimensions

H : 4 cm ; P : 10,5 cm ; L : 26 cm

État
Excellent
Destination

L'auscultation ultrasonore apporte des informations sur la présence ou l'absence d'écoulement du sang dans un vaisseau ainsi que sur l'aspect normal ou anormal de son régime circulatoire.

Précision d'utilisation

Une onde ultrasonore est produite par un cristal qui entre en vibration et transmet ses ondes aux tissus. Grâce à l'effet Doppler, on analyse les signaux sonores réfléchis. Les variations de fréquence de l'onde reçue donnent naissance à un signal audible. Les artères et les veines donnent des sons différents, aigu et pulsatile pour les artères, grave et rythmé par la respiration pour les veines.
Le stéthoscope à ultrasons est utilisé pour les vaisseaux des membres, la circulation carotidiennne, l'artère ophtalmique et les artères superficielles de la face. Il est aussi utilisé pour la mesure de la pression artérielle systolique et la mesure de la pression d'une perfusion.

Date d'acquisition
19/11/2011
Origine des dons
CHU de Rennes
Numéro d'inventaire
CPHR - 2012.393
