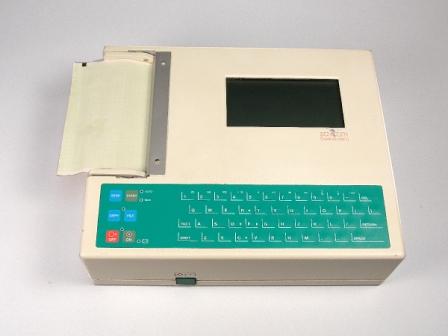

Electrocardiographe Cardiovit AT 6

dans

Cet électrocardiographe portable, fonctionnant sur batterie ou sur secteur assure l’enregistrement simultané automatique de six dérivations d’électrocardiogramme. Il présente sur le dessus un clavier numérique permettant d’entrer les données du patient, qui sont visibles sur un écran. Sur le côté, se situe un chargeur de papier thermique 145 x 100 mm. L’inscription se fait par un peigne chauffant. Les fiches de connexion pour le câble patient ou un scope se trouvent sur le côté de l’appareil.

Il porte le numéro de série 871222.







Le premier électrocardiogramme humain a été enregistré en 1887 avec un électromètre à cordes par le physiologiste britannique A.D. Waller. Ce sont les travaux d’Einthoven de 1895 à 1908 qui ont permis de passer du modèle de laboratoire aux premiers appareils utilisables en clinique.
Entre 1930 et 1950, les galvanomètres à corde sont peu à peu remplacés par des amplificateurs à tube électronique.
Les enregistrements se faisaient initialement sur du  papier photographique. Les premiers électrocardiographes à stylet chauffant et papier thermosensibles datent de 1950.
A partir de 1957, apparaissent les électrocardiographes à transistor, d’abord hybrides (lampes et transistors) puis tout transistors.
Au cours de la période 1970-1980 sont proposés les premiers enregistrements sur mini-ordinateurs avec aide au diagnostic.

Matériaux - Techniques
Plastique
Fabricant / Période
Schiller
ca 1986
Dimensions

H : 9 cm ; L : 31 cm ; P : 25,5 cm
État
Moyen : il manque le câble patient et le fil de secteur
Destination

Un électrocardiographe permet d'enregistrer l'activité électrique du coeur. Il est utilisé pour dépister des troubles du rythme cardiaque ou pour diagnostiquer un infarctus du myocarde .
Précision d'utilisation

L'appareil enregistre en fonction du temps les variations de potentiel électrique des cellules du cœur. Lors de la contraction cardiaque, ces potentiels électriques se propagent dans tout le corps. Ils peuvent être recueillis par des électrodes placées en différents points du thorax et des membres.
Date d'acquisition
20/06/2012
Origine des dons
CHU de Rennes
Numéro d'inventaire
CPHR - 2012.415
